本產品適用于工頻單相交流25 kV電氣化鐵道接觸網。
1、產品執行標準： TB/T 2938-1998
2、產品結構圖：

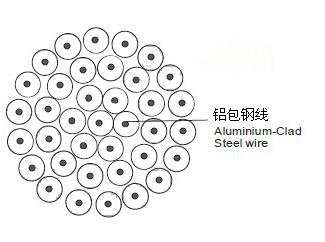

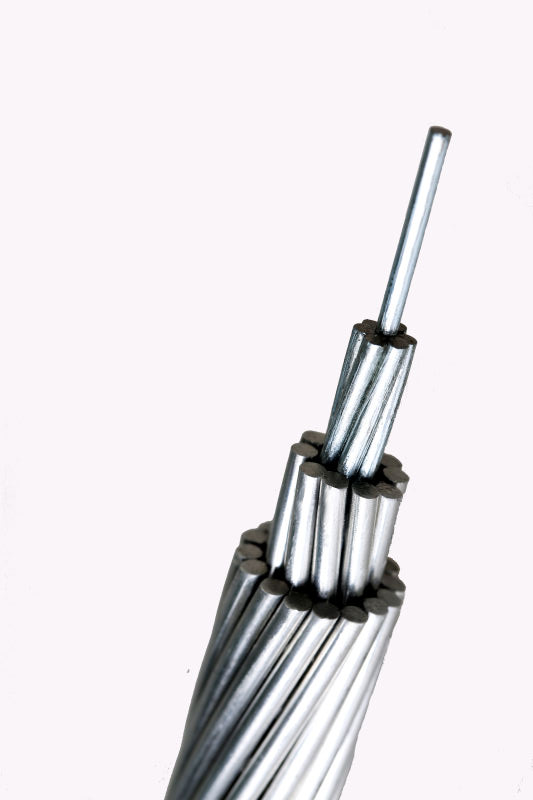

電氣化鐵道鋁包鋼絞線結構圖
3、產品型號： LBGJ
4、結構、機械性能及電氣性能：
|
型號
|
LBGJ70(19)
|
LBGJ90(19)
|
LBGJ50(7)
|
LBGJ70(7)
|
LBGJ90(7)
|
|
結構根數/直徑mm
|
19/2.05
|
19/2.41
|
7/2.89
|
7/3.45
|
7/3.97
|
|
外徑mm
|
10.25
|
12.05
|
8.67
|
10.35
|
11.91
|
計算截面積
mm2
|
鋁
|
15.96
|
22.80
|
11.83
|
16.94
|
22.75
|
|
鋼
|
46.74
|
64.03
|
34.09
|
48.51
|
63.91
|
|
總計
|
62.70
|
86.83
|
45.92
|
65.45
|
86.66
|
|
計算拉斷力 kN
|
75.62
|
104.72
|
55.38
|
77.17
|
94.37
|
|
20℃直流電阻 Ω/km
|
1.393
|
1.006
|
1.893
|
1.326
|
1.003
|
|
參考質量 kg/km
|
419.06
|
579.16
|
305.6
|
435.54
|
576.73
|
