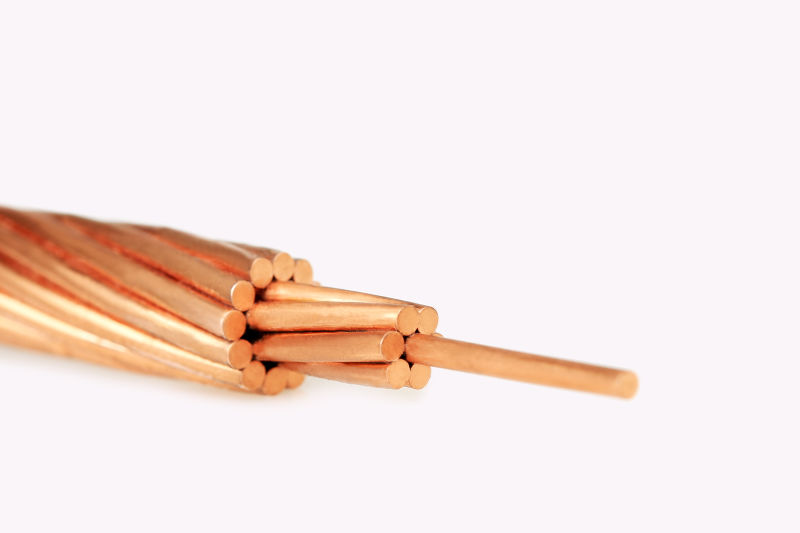

產品適用于電氣化鐵道接觸網懸掛結構用的銅及銅合金絞線。
1、產品執行標準：TB/T3111-2017
2、產品結構圖
表1 產品結構圖
|
序號
|
斷面圖
|
結構
|
|
1
|
|
1×7
|
|
2
|
|
1×19
|
|
3
|
|
1×37
|
|
4
|
|
1×7×（1+6）
|
|
5
|
|
1×7×（3＋9）
|
3、規格及尺寸要求
表2 規格、結構、尺寸及偏差
|
絞線規格
|
結構
|
計算截面積mm2
|
絞線外徑及偏差mm
|
單線直徑及偏差mm
|
|
10
|
1×7×（1+6）
|
9.62
|
4.50±0.09
|
0.50±0.02
|
|
16
|
1×7×（1+6）
|
16.26
|
5.85±0.09
|
0.65±0.02
|
|
16
|
1×7×（3+9）
|
16.49
|
6.23±0.09
|
0.50±0.02
|
|
25
|
1×7
|
24.25
|
6.30±0.06
|
2.10±0.02
|
|
35
|
1×7
|
34.36
|
7.50±0.06
|
2.50±0.02
|
|
35
|
1×19
|
34.93
|
7.65±0.06
|
1.53±0.02
|
|
50
|
1×7
|
49.48
|
9.00±0.09
|
3.00±0.03
|
|
50
|
1×19
|
48.35
|
9.00±0.10
|
1.80±0.02
|
|
70
|
1×19
|
65.81
|
10.50±0.10
|
2.10±0.02
|
|
95
|
1×19
|
93.27
|
12.50±0.10
|
2.50±0.02
|
|
120
|
1×19
|
116.99
|
14.00±0.14
|
2.80±0.03
|
|
120
|
1×37
|
119.75
|
14.21±0.14
|
2.03±0.02
|
|
150
|
1×19
|
148.07
|
15.80±0.15
|
3.15±0.03
|
|
150
|
1×37
|
147.12
|
15.75±0.15
|
2.25±0.02
|
4、常規機電性能要求
銅及銅合金絞線及單線常規機電性能見表3
表3 機電性能
|
型號
|
單線
|
|
抗拉強度Mpa
|
伸長率
|
扭轉
（至斷開）圈數
|
反復彎曲次數
|
卷繞圈數
|
電阻率（20℃）
Ωmm2/m
|
導電率（20℃）
%IACS
|
電阻溫度系數
|
|
絞前
|
絞后
|
開裂
|
斷開
|
|
JT
|
≥430
|
≥410
|
≥0.7%
|
≥20
|
≥10
|
≥12
|
≥8
|
≤0.01777
|
≥97
|
0.00380
|
|
JTM
|
≥520
|
≥494
|
—
|
≥20
|
≥6
|
≥8
|
≥8
|
≤0.02155
|
≥80
|
0.00310
|
|
—
|
≥20a
|
≥30a
|
—
|
|
JTMM
|
≥620
|
≥589
|
—
|
≥20
|
≥6
|
≥8
|
≥8
|
≤0.02778
|
≥62
|
0.00270
|
|
JTMH
|
≥620
|
≥589
|
—
|
≥20
|
≥6
|
≥8
|
≥8
|
≤0.02299
|
≥75
|
0.00270
|
|
—
|
≥20a
|
≥30a
|
—
|
|
JTCZ
|
≥520
|
≥494
|
—
|
≥20
|
≥6
|
≥8
|
≥8
|
≤0.01982
|
≥87
|
0.00320
|
|
a 表示絞線用于吊弦線時需進行絞線彎曲試驗，表中數值為絞線出現斷絲及斷股時的次數。
注：—表示該類別絞線不考核此項。
|
5、絞線單位質量計算值
絞線單位質量計算值如表4所示。
表4 絞線單位質量計算值
|
絞線規格
|
結構
|
計算截面積mm2
|
單位質量 g/m
|
|
10
|
1×7×（1+6）
|
9.62
|
90
|
|
16
|
1×7×（1+6）
|
16.26
|
151
|
|
16
|
1×7×（3+9）
|
16.49
|
154
|
|
25
|
1×7
|
24.25
|
218
|
|
35
|
1×7
|
34.36
|
309
|
|
35
|
1×19
|
34.93
|
316
|
|
50
|
1×7
|
49.48
|
446
|
|
50
|
1×19
|
48.35
|
438
|
|
70
|
1×19
|
65.81
|
596
|
|
95
|
1×19
|
93.27
|
844
|
|
120
|
1×19
|
116.99
|
1059
|
|
120
|
1×37
|
119.75
|
1092
|
|
150
|
1×37
|
147.12
|
1334
|
6、絞線拉斷力標稱值
絞線拉斷力標稱值如表5所示
表5 絞線拉斷力標稱值
|
型號
|
結構
|
拉斷力kN
|
型號
|
結構
|
拉斷力kN
|
|
JT70
|
1×19
|
≥27.45
|
JTMH10
|
1×7×（1+6）
|
≥5.67
|
|
JT95
|
1×19
|
≥38.54
|
JTMH16
|
1×7×（1+6）
|
≥9.58
|
|
JT120
|
1×19
|
≥48.01
|
JTMH16
|
1×7×（3+9）
|
≥9.71
|
|
JT150
|
1×37
|
≥61.21
|
JTMH25
|
1×7
|
≥14.28
|
|
JTM10
|
1×7×（1+6）
|
≥4.75
|
JTMH35
|
1×7
|
≥20.24
|
|
JTM16
|
1×7×（1+6）
|
≥8.03
|
JTMH35
|
1×19
|
≥20.57
|
|
JTM16
|
1×7×（3+9）
|
≥8.15
|
JTMH50
|
1×7
|
≥29.14
|
|
JTM25
|
1×7
|
≥11.98
|
JTMH50
|
1×19
|
≥28.48
|
|
JTM35
|
1×7
|
≥16.97
|
JTMH70
|
1×19
|
≥38.76
|
|
JTM35
|
1×19
|
≥17.26
|
JTMH95
|
1×19
|
≥54.94
|
|
JTM50
|
1×7
|
≥24.44
|
JTMH120
|
1×19
|
≥68.91
|
|
JTM50
|
1×19
|
≥23.88
|
JTMH150
|
1×37
|
≥86.65
|
|
JTM70
|
1×19
|
≥32.51
|
JTMM70
|
1×19
|
≥38.76
|
|
JTM95
|
1×19
|
≥46.08
|
JTMM95
|
1×19
|
≥54.94
|
|
JTM120
|
1×19
|
≥57.79
|
JTMM120
|
1×19
|
≥58.91
|
|
JTM150
|
1×37
|
≥72.67
|
JTMM150
|
1×37
|
≥86.65
|
|
JTCZ120
|
1×37
|
≥59.16
|
|
|
|
|
